Лабораторное помещение (комната 109)

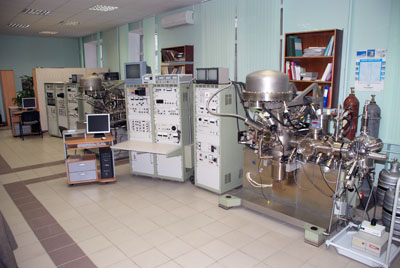

Внешний вид комнаты 109
Лабораторное оборудование:
  • Электронные спектрометры ESCALAB MK II (VG Scientific, Великобритания) - 2 шт., год выпуска 1986 г. Методы исследования: РФЭС, ЭОС, РФД, ВИМС
  • Сканирующий туннельный микроскоп VT STM (Omicron, Германия), год выпуска 2008 г. Методы исследования: СТМ-микроскопия в температурном диапазоне 300-900 К. СТМ-микроскоп состыкован с электронным спектрометром ESCALAB MK II
  • Испаритель тонких пленок "OS-Vap e-beam evaporator" (Oxford Scientific, Великобритания), год выпуска 2005 г. Ситема осаждения пленок смонтирована на электронном спектрометре ESCALAB MK II
  • Металлографический оптический микроскоп NEOFOT-30 (Carl Zeiss, Германия), год выпуска 1986 г.


Исследовательский комплекс

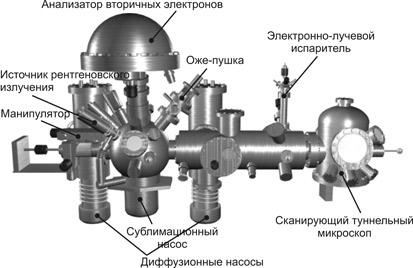

Общий вид исследовательского комплекса на бае электронного спектрометра VG ESCALAB MK II и сканирующего туннельного микроскопа VT STM Omicron.
  1. Электронный спектрометр VG ESCALAB MK II:
    • Рентгеновский источник немонохороматического излучения MgKa (1253.5 эВ) и AlKa (1486.6 эВ);
    • 150-градусный 12-ти дюмовый полусферический анализатор энергии электронов с трехканальным детектором вторичных электронов;
    • Ионная пушка AG-21, используемая для травления поверхности образца ионами аргона Ar+ (Е=2-10 кэВ) в процессе отчистки;
    • Электронная пушка LEG-200, предназначенная для Оже-экспериментов с размером анализируемого пятна >200нм;
    • Манипулятор, позволяющий производить перемещение образца вдоль трех взаимно перпендикулярных направлений и вращение образца вокруг вертикальной и горизонтальной осей;
    • Система манипуляторов и транспортеров перемещения образцов внутри вакуумной системы;
    • CCD-камера для оптического наблюдения образцов;
    • Система тонкого напуска смесей газов
    • Система компьютерного управления кспериментом и обработки данных.
  2. Сканирующий туннельный микроскоп VT STM фирмы "Omicron"
  3. Высокотемпературная ячейка
  4. Электронно-лучевой испаритель Oxford Scientific


Сканирующий туннельный микроскоп

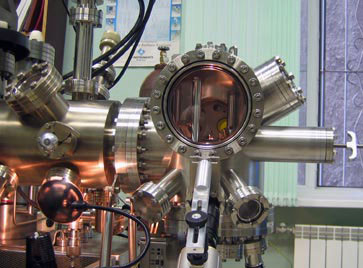

Сканирующий туннельный микроскоп VT STM "Omicron" состыкованный со спектрометром VG ESCALAB MK II
Сверхвысоковакуумный сканирующий туннельный микроскоп VT STM OMICRON позволяет в сверхвысоковакуумных условиях получать атомное изображение поверхности металлов и полупроводников, в том числе кремния, посредством регистрации туннельного тока между зондом и близко подведенной к нему исследуемой поверхности. Предназначен для исследования элементарных структурных процессов на поверхности полупроводников и металлов для создания наносистем и новых материалов с уникальными свойствами.


Высоковакуумная высокотемпературная ячейка

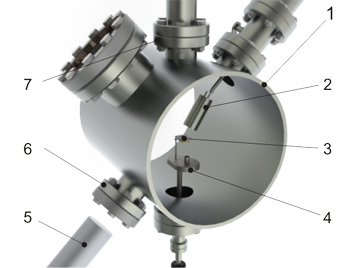

Сверхвысоковакуумная высокотемпературная ячейка
Высоковакуумная высокотемпературная ячейка предназначена для нагрева образцов электронным пучком до 2600 К, при этом внешний контроль температуры осуществляется пирометром.
  1. Вакуумная камера спектрометра;
  2. Источник электронов;
  3. Образец;
  4. Держатель образца;
  5. Оптический пирометр;
  6. Окно оптического пирометра;
  7. Оборудование для эпитаксиального напыления тонких пленок.
